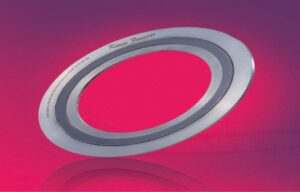

گسکت های اسپیرال :<br /> <br /> گسکت های اسپیرال از زمره آب بندهای نیمه فلزی هستند که دارای کاربردهای فراوانی در صنایع مختلف می باشند.<br /> <br /> این گسکت ها از لایه های به هم فشرده نوارهای فلزی و درزگیرهای پرکننده مانند گرافیت ، پی تی اف ائی ، میکا و سرامیک که به صورت حلزونی بر روی یکدیگر پیچیده می شوند ساخته می شود.<br /> <br /> مقطع V شکل این گسکت حالت فنری ، انعطاف فراوان و نهایتاً بازدهی خوبی در مقابل فشار و دما را سبب خواهد شد.

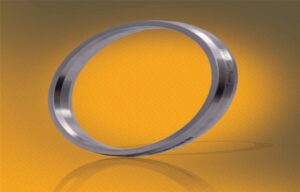

گسکت های رینگی شکل با مقاطع بیضی و هشت ضلعی جهت گسکت های رینگی شکل با مقاطع بیضی و هشت ضلعی جهتفلنج های شیاردار استاندارد طراحی شده اند و قابلیت تحمل فشار تا 10000 psi را دارا می باشند.<br /> <br /> برای فلنج هایی که دارای شیار بامقطع دورانی هستند تنها می توان از رینگها با مقطع بیضی استفاده نمود.<br /> <br /> اما فلنج هایی که دارای شیار تخت هستند می توانند با هر دومدل رینگ بیضی و هشت گوش آب بندی شوند.<br /> <br /> مدل BX دارای مقطع مربع شکل و تحمل فشاری تا 15000 psi می باشد.

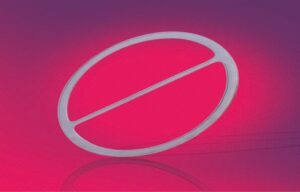

گسکت پوشش فلزی:<br /> <br /> گسکتهای پوشش فلزی عموما در مبدل های حرارتی استفاده می شود . این نوع گسکت از یک ماده پرکننده نرم و یک پوشش فلزی که ان را بطور کامل یا ناقص در برگرفته تشکیل شده است.<br /> <br /> می توان این گسکتها را به همراه تقسیم کننده های یک تکه یا جوشی تولید نمود. مقطع پوشش فلزی نیز مسطح یا موج دار می باشد.

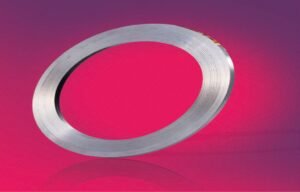

گسکتهای کامپروفایل : Kamprofile Gasket<br /> <br /> گسکت های کامپروفایل معمولاً از یک رینگ فلزی شیار خورده به همراه لایه های انعطاف پذیر مانند گرافیت در دو طرف آن تشکیل می شود. با وجود انعطاف مناسب در برابر تغییرات دما و فشار ، این مدل از گسکت ها انتخاب مناسبی برای مبدل های حرارتی محسوب می گردند. بعلاوه امکان استفاده چند باره گسکت کامپروفایل پس از ترمیم و بازیابی وجود دارد.

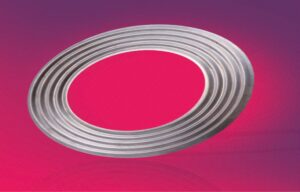

گسکت های موجی شکل (کاروگیتد): Corrugated Gasket<br /> <br /> ویژگی های مهم گسکت های کاروگیتد توان مکانیکی بالا انتقال حرارت مناسب و استقامت در دما و فشارهای بالاتر است. معمولاً در دو طرف لایه فلزی از پوشش های نرم همچون گرافیت و پی تی اف ای استفاده شده است.

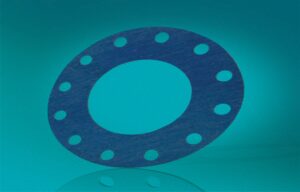

گسکت های غیرآزبستی Non Asbestos Jointing<br /> <br /> الیاف آرامید<br /> <br /> با ریشه آروماتیک پلی آمید، آرامیدها الیافی مصنوعی هستند که با وجود خواصی همچون غیرقابل ذوب و نسوز بودن ، کاربرد وسیعی در صنایع تولید گسکت بعنوان جایگزین آزبست پیدا کرده اند. در متریال گسکت های برشی الیاف آرامید، فیلر مناسب به همراه بایندر لاستیکی SBR یا NBR استفاده می شود.<br /> <br /> الیاف شیشه<br /> <br /> این نوع الیاف فشرده دارای مقاومت عالی برای سرویس آب داغ و بخار می باشد. همچنین دارای کاربرد وسیعی برای سیالات نفتی ، هیدروکربن ها و اکسیژن می باشد.<br /> <br /> الیاف کربن<br /> <br /> الیاف فشرده کربن و بایندر NBR ، ضمن داشتن مقاومت مناسب در برابر سیالات نفتی و هیدروکربن ، امکان استفاده در سرویس های ترکیبات قلیایی را نیز فراهم می سازد. بعلاوه، نسبت به دیگر الیاف فشرده، دمای بالاتری را نیز تحمل می نماید.
گسکت های گرافیتی Graphite Gaskets<br /> <br /> پس از کنار گذاشتن مواد آزبستی از صنعت آب بندها، گرافیت فرم پذیر به عنوان مهمترین گزینه جانشین آزبست مطرح شده است.<br /> <br /> گسکت های تولید شده از ورق های گرافیتی برای فلنج های استاندارد و یا شکل های غیر استاندارد بریده می شوند. با افزودن لایه های فولاد ضد زنگ به استحکام گسکت ها افزوده می شود. از مزایای گرافیت مقاومت در مقابل خوردگی، استقامت حرارتی، و عدم چسبندگی به بدنه فلنج می باشد.

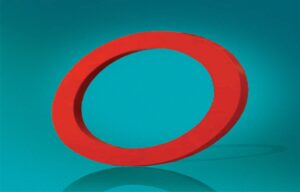

گسکت های لاستیکی Rubber Gaskets<br /> <br /> گسکتهای لاستیکی در لوله کشیها، مخازن و پروژه های مربوط به آب کاربرد دارند. نوع مسطح این گسکتها از ورق لاستیکی بریده می شود. مدل تقویت شده با رینگ فلزی برای فشارهای بالا مناسب می باشد.<br /> <br /> در نوع تقویت شده می توان با جایگزین نمودن بخش لاستیکی از رینگ فلزی به دفعات استفاده نمود.<br /> <br /> گسکت های لاستیکی ساده و دارای مزیت اقتصادی می باشند. طیف وسیعی از مواد لاستیکی جهت مواد شیمیایی مختلف وجود دارد.

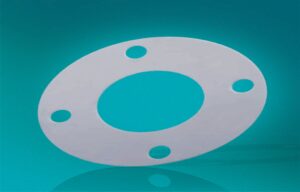

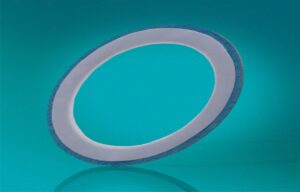

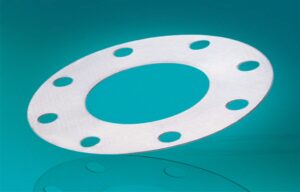

گسکت های پی تی اف ائی PTFE Gaskets<br /> <br /> گسکتهای ساخته شده از پلی تترا فلئورواتیلن (پی تی اف ائی) به خاطر مقاومت شیمیایی فوق العاده در برابر محیط های به شدت خورنده شناخته می شوند. با این وجود، این مدل از گسکتها دارای محدودیت دمایی و فشاری می باشند. استفاده ازفیلرهایی همچون کربن و شیشه باعث افزایش مقاومت آن در برابر خزش می گردد.<br /> <br /> گسکت های پی تی اف ائی انولوپ PTFE Enveloped Gaskets<br /> <br /> این گسکت های ترکیبی شامل رویه پی تی اف ائی و بخش میانی غیر آزبستی یا لاستیکی می باشد. به این ترتیب گسکت دارای خواص مقاومت شیمیایی پی تی اف ائی و نیز ویژگیهای مکانیکی ماده میانی خواهد بود. مهم ترین موارد مصرف گسکت های پی تی اف ائی انولوپ ، مخازن و اتصالات پوشش شیشه ای (گلاس لایند) است.
گسکت های پی تی اف ائی PTFE Gaskets<br /> <br /> گسکتهای ساخته شده از پلی تترا فلئورواتیلن (پی تی اف ائی) به خاطر مقاومت شیمیایی فوق العاده در برابر محیط های به شدت خورنده شناخته می شوند. با این وجود، این مدل از گسکتها دارای محدودیت دمایی و فشاری می باشند. استفاده ازفیلرهایی همچون کربن و شیشه باعث افزایش مقاومت آن در برابر خزش می گردد.<br /> <br /> گسکت های پی تی اف ائی انولوپ PTFE Enveloped Gaskets<br /> <br /> این گسکت های ترکیبی شامل رویه پی تی اف ائی و بخش میانی غیر آزبستی یا لاستیکی می باشد. به این ترتیب گسکت دارای خواص مقاومت شیمیایی پی تی اف ائی و نیز ویژگیهای مکانیکی ماده میانی خواهد بود. مهم ترین موارد مصرف گسکت های پی تی اف ائی انولوپ ، مخازن و اتصالات پوشش شیشه ای (گلاس لایند) است.
گسکت های کیت عایقی (Insulation)<br /> کیتهای عایقی به منظور جلوگیری از خوردگی فلنج و ایجاد حفاظتالکتریکی هنگامیکه یک آب بند بین فلنج های غیرمشابه لازم است بکار می رود. این نوع گسکت ها در 3 مدل جهت فلنج های سطح برجسته، سطح صاف و فلنج های رینگ جوینت ساخته می شوند.<br /> گسکت های عایقی عموماً از رزین های فنولیک که که دو طرف آن توسط لاستیک نئوپرن پوشانده می شود ساخته می شوند. بخش فنولیک مقاومت الکتریکی مناسب و پوشش لاستیکی نقش آب بندی را تامین می نماید.<br /> کیت کامل گسکت های عایقی شامل قطعات ذیل می باشد:<br /> گسکت عایقی<br /> اسلیو های عایق به تعداد پیچها<br /> واشرهای عایق به تعداد دو برابر پیچها<br /> واشرهای استیل به تعداد دو برابر پیچها
